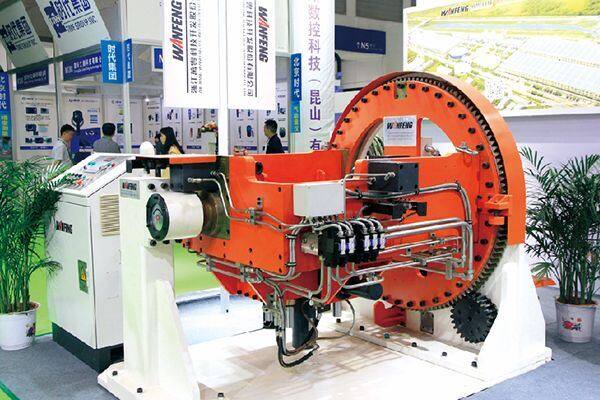

Memiringkan mesin GDC untuk kepala silinder

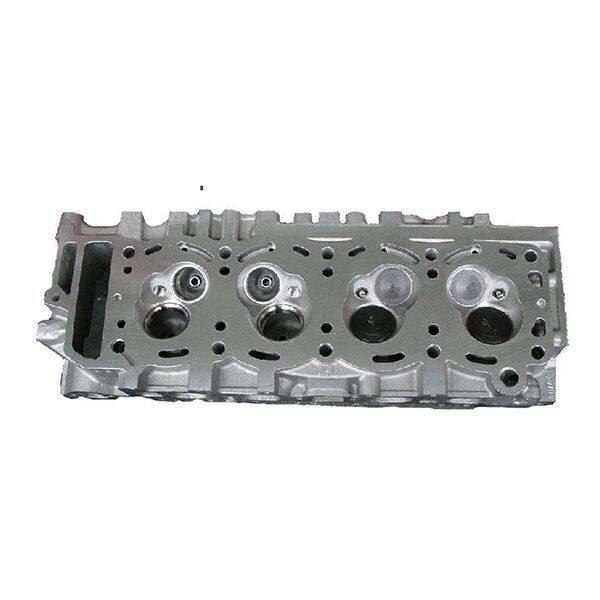

Dual servo control, mewujudkan 180 darjah miring dengan ketepatan tinggi, memenuhi proses pemutus yang berbeza dari pengeluaran kepala silinder untuk kenderaan.
Kerangka tetap terdiri dari dasar bawah, bangku kerja, plat pemasangan silinder induk dan empat tiang berdiri.
Struktur templat bergerak disatukan untuk menjadi unit slaid oleh tiga tiang panduan berlapis krom yang disambungkan dengan plat silinder induk dan templat bergerak, dan digantung pada templat tetap atas oleh bush pemandu dan silinder induk terpaku pada templat tetap atas. Struktur sedemikian menjadikan bahagian-bahagian yang bergerak jauh dari panas dan mengelakkan ketidakstabilan templat bergerak disebabkan oleh ubah bentuk terma.
Melaraskan suis jarak untuk mewujudkan penguncian mati, pembukaan dan pelepasan pada kedudukan pukulan menegak templat yang bergerak. Ia sesuai untuk pelbagai saiz acuan dan dapat menyesuaikan dan meletakkan tepat dengan tepat (Sensor jarak untuk keempat-empat sisi).
Travel crane mendorong acuan ke tengah mesin, acuan atas menghubungkan acuan dengan bolt dengan alur jenis U dalam templat bergerak. Acuan bawah menyedari pemacu penguncian automatik oleh tiga silinder minyak yang mendorong blok pengunci automatik. Pemasangan teras sisi selesai dengan penyambungan kancing pada teras sisi dan alur jenis U pada plat sambungan sisi.
Ejeksi hidro-silinder dipasang di bahagian bawah mesin. Piston silinder dihubungkan dengan plat ejeksi acuan oleh blok jenis U untuk merealisasikan pengeluaran produk automatik dan pin pelepas diset semula. Struktur semacam itu dapat menyebabkan kebocoran minyak dengan cepat dan mengelakkan minyak hidraulik berlari sebagai daya graviti.
Empat struktur teras sisi yang diperkuat menyelesaikan pembukaan acuan& mengunci dengan silinder pemasangan terbalik menolak dua tiang panduan. Struktur panduan dengan penutup dapat melindungi silinder dari perlanggaran.
